德国YXLON 3D X-RAY Cougar EVO和Cheetah EVO

品牌:德国COMET YXLON依科视朗 (FeinFocus) ,型号:Cougar EVO/ECO,大尺寸型号:Cheetah EVO/ECO,(老型号Cougar SMT/Basic),工业CT:FF35、FF20、FF85、UX20、UX50等
行业知名标杆设备,德国YXLON公司设计制造,德国原装进口,YXLON公司属于COMET集团旗下公司。
使用客户有:华为、比亚迪、中芯国际、长电科技、宁德时代、特斯拉、日月光、赛意法、理想汽车、马瑞利等众多SMT、半导体、实验室、军工研究所、科研院校客户群体

德国YXLON Cougar EVOCheetah EVO系列X-RAY用于为SMT,半导体先进封装SIP,元器件,晶圆,IC,BGA,PTH,PCB,IGBT,Bump,传感器MEMSMOEMS,TSV硅穿孔等失效分析检测,提供同级别产品中最佳的开放3D X-RAY检测设备。

以上视频为设备的展示功能视频,可点击画面右下角的全屏按钮全屏观看,谢谢!

1.160KV电压、检测出小于1微米的缺陷、清晰度高的非晶硅平板探测器的开放管X-RAY检测系统

2.极短时间内生成高清晰度的2D和3D图片

3.简单易用的FGUI交互界

4.德国原装进口,高品质保证

5.最大几何放大倍数3000倍

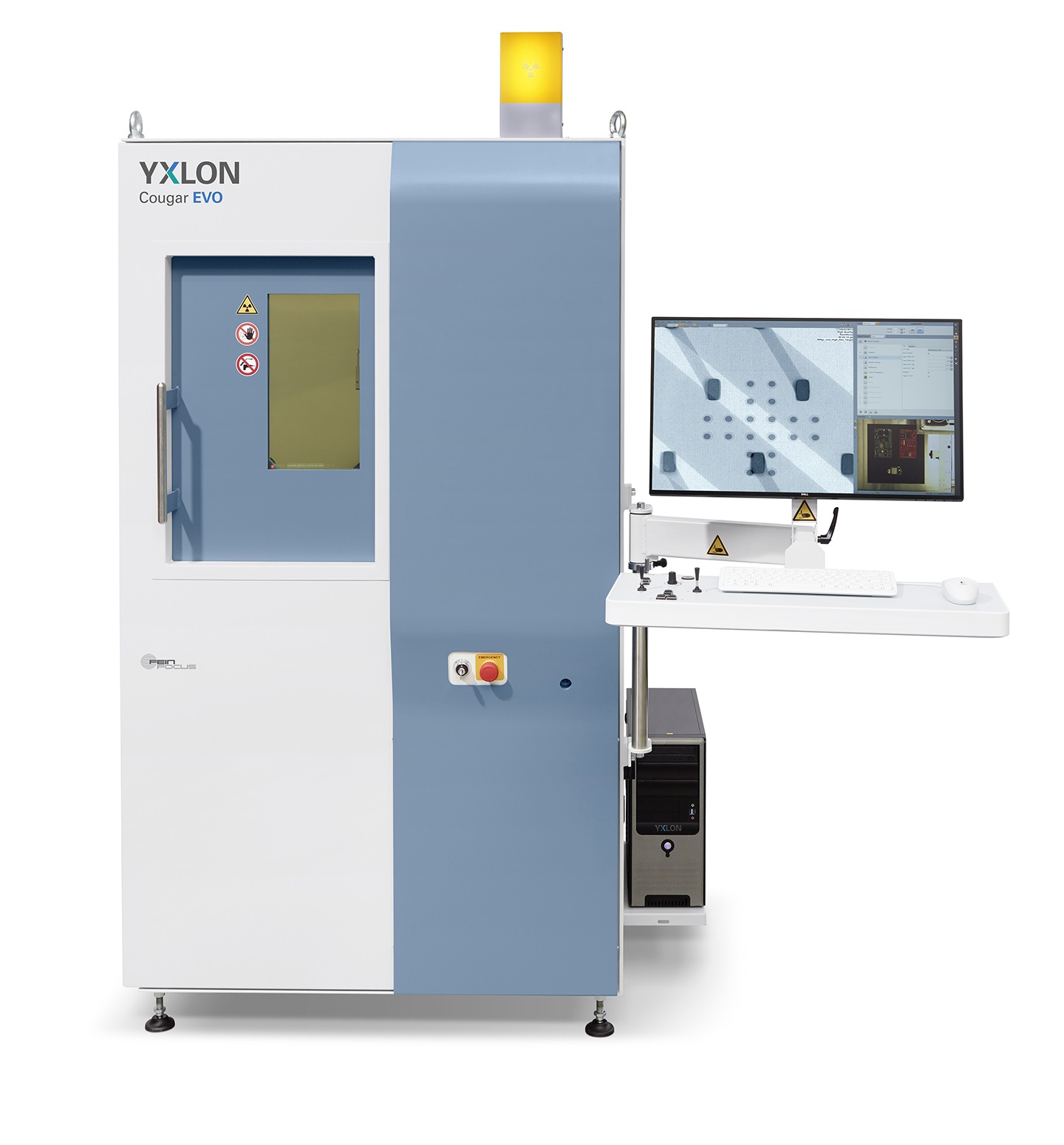

Cougar EVO

系统优势

1. 精确,快速,可重复手动及自动检测

2. 对微小部件进行高功率,高精度检测

3. 简单易用,高动态图像,增强型滤镜功能eHDR

以上视频为芯片做CT后仿真图片合成的视频,点击播放后需耐心等待10秒,谢谢!


THT孔透锡率1

IC2(1)(1)

系统能力

Cougar EVO集合了诸多YXLON的革新技术:FeinFocus开放X射线管技术,先进的高功率靶技术,精细校准且长寿命平板探测器以及稳定的操作台系统,这使得Cougar ECO能极快的生成高精度和高清晰度的二维和三维图像,以此能够使用户轻松简单地辨认出缺陷

除了优秀的成像外,通过Cougar EVO您能够获得一种更精简、友好易用的操作,以及直观的FGUI-Feinfoucs图形用户交互界面软件,以及各种自动化体验。一键操作功能使手动检测变得更容易,实时eHDR滤镜去噪功能使图像更加完美

同时教学模式使编写复杂的自动进程变的简单,这一功能会引导操作者完成整个操作步骤,并提供可重复的,可靠的结果,以及自动生成的检测报告,系统安全性符合全球标准,德国设计制造。

芯片(1)(1)

利用轴功能获得的扫描结果,用户可以从三维立体的角度通过断层分析方法分辨物体内部缺陷。

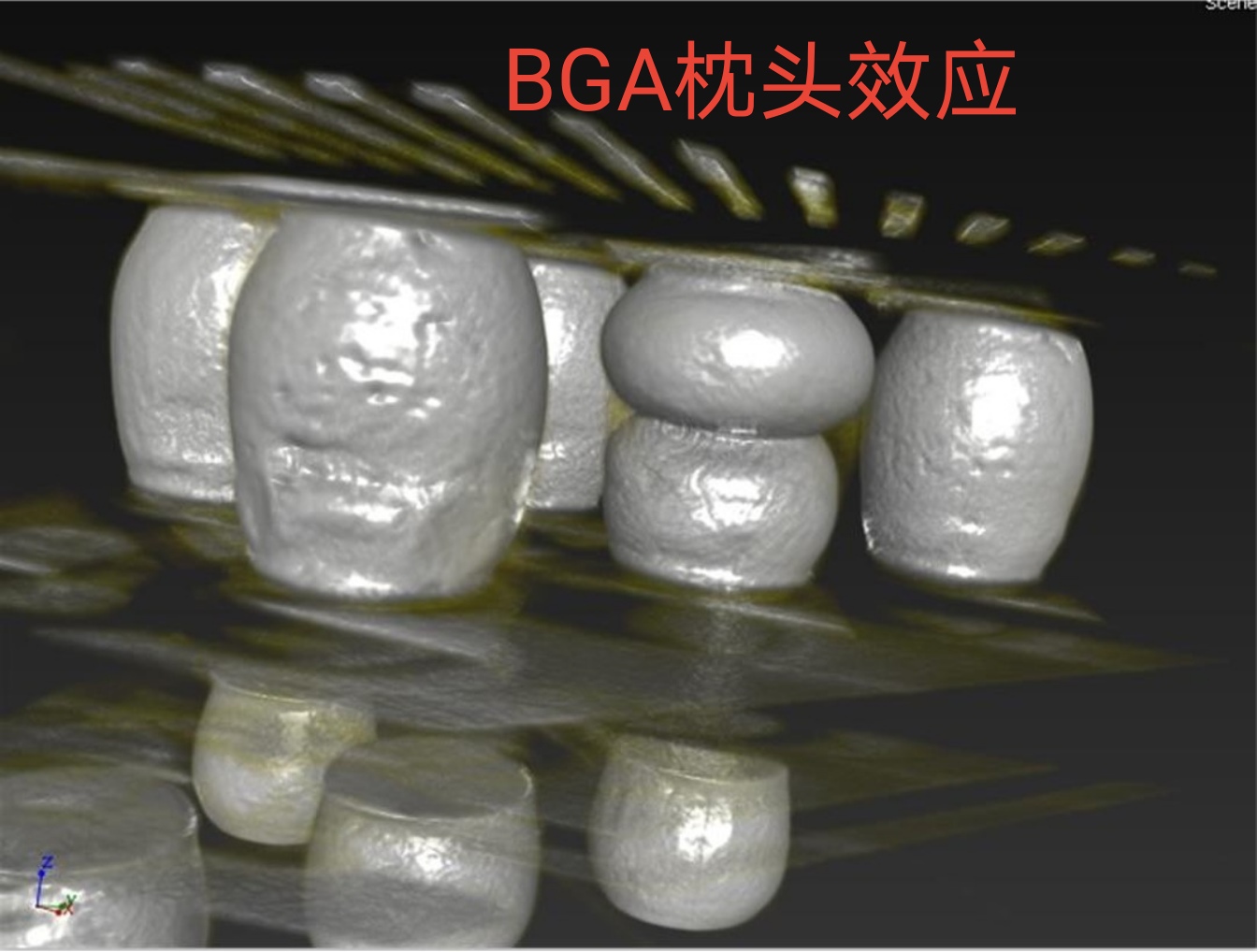

BGA枕头效应1(1)(1)

焊接面1(1)(1)


BGA(1)(1)

全新一代革新性的平面扫描技术

即使是大板,无需切割,也能分析各种焊接缺陷,如:BGA气泡及空间分布,锡球,少球,空焊,冷焊,枕头效应HOP都可以检测,甚至BGA的虚焊和微裂纹也可以检测

20230226223657_6718(1)(1)

高铅BGA焊接,锡球裂纹清晰可见!

20230227222000_8164(1)(1)

BGA扩展检测功能:

运用EVO系统您能够快速的选取和标注单个焊球,利用手动或全自动矩阵检测,全自动识别BGA完成检测。用户只需根据系统的指引一步步地轻松完成检测流程即可确保获得精准及可重复的检测结果。此外这一功能可供多个用户运行同一个检测流程。

锡球缺陷(1)(1)

预设ADR(自动缺陷识别)扩展接:EVO系统能提供定制化的解决方案根据客户的特定需求来开发特定的软件算法,来实现全自动缺陷识别检测功能

Cougar EVO 配置
一般产品参数
显视器 24吋宽屏视角
操控方式 鼠标或摇杆
最大检测区域 310 mm x 310 mm
最大样品尺寸 440 mm x 550 mm
载物台控制轴 X,Y, 探测器上下,射线管上下等
探测器倾斜角 +/-70° (140°)
设备尺寸(//) 1100 / 1050 / 2200 mm
重量 1,450 kg


EVO系列通用参数
X射线管参数
X射线管类型 开放式X射线管
穿透式
电压范围 25–160 KV
管电流范围 0.01–1.0 mA
最大功率 64 W
最大目标功率 15W
空间分辨率 μm/LP
最小缺陷检测能力 0.5 μm
X射线强度控制技术 TXI专利技术,确保图像稳定
图像处理系统
最大几何放大倍数 2000倍
最大系统放大倍数 10000倍

工业CT型号FF35、FF20、UX20、UX50等

欲了解工业CT FF20,请电话132 6739 4786 或点击下图查阅,谢谢!


FF20(1)


欲了解工业CT FF85,请电话132 6739 4786 或点击下图查阅,谢谢!

20240208191429_0439
